MAUVAIS ASSEMBLAGE - PRODUIT FACONNE

Fiche N°

215

Edition du

26-mai-16

COMMANDE NON RESPECTEE

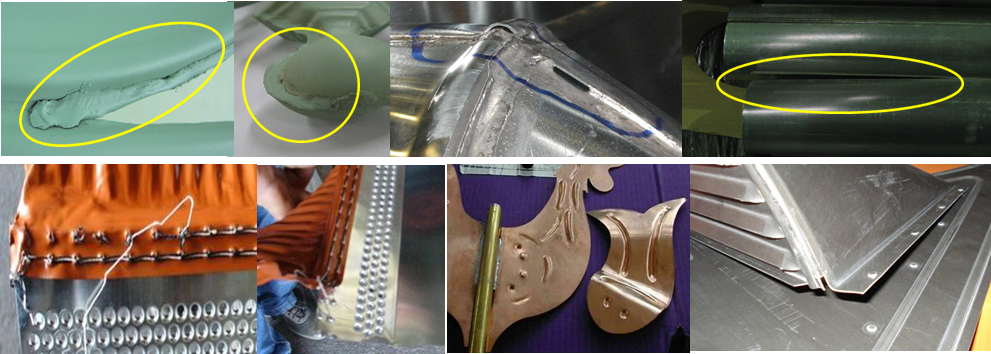

Description

Soudure : rompue, finitions peu soignées, esthétique non appropriée au produit (soudure lisse ou barrée), décalage des composants
Clinchage : déboutonné, mal positionné (à cheval sur les composants), crevé (déchiré, coupé)
Couture : décousue, non collée (pas de blocage si coupe au milieu du produit), trop au bord des composants
Collage : décollage, positionnement de l'élément collé (alignement par rapport aux autres)
Agrafage, Pliage : déchirure du Zinc, recouvrement des joints agrafés insuffisant

PRODUIT ABIME, NON-CONFORME

Causes

Soudure : décapant inadapté ou insuffisant, composition de la soudure non appropriée, réglage des postes de soudage (MIG, TIG, Laser, HF), process Clinchage : réglage de la machine (point haut, point bas, pression, temporisation), usure de l'outillage, positionnement des composants à clincher
Couture : réglage de la machine, usure de l'outillage, manque de contrôle en sortie de ligne, effet de sabre sur les composants
Collage : composants trop gras, mélange des composants, réglage de l'appareil de dépose, composants hors date de péremption
Agrafage, Pliage : réglage de la machine, usure de l'outillage, manque de contrôle libératoire, non respect des rayons minimum de cintrage

ASPECT ALTERE

Conséquences possibles

Problème de déchirure, d'étanchéité, risque de désolidarisation des éléments lors de la découpe, non tenue dans le temps, préjudice esthétique.

MARQUES, LIGNES

Références

NF EN 612

TACHES DIVERSES

Spécifications internes

Plans des produits - Nomenclatures - Commande hors standard : plans validés par le client.

TRACES BLANCHES

Conforme si

Assemblage : correct

DEFORMATION

DECHIRURE, TROU

Remarques

Pour les assemblages cousus, tolérance de 2 trous décousus en bout de produit. La colle ou la bande de Butyl-Aluminium garantissent la tenue du fil.

Les soudures automatiques, non manuelles, ne sont pas toujours réparables (HF, Laser, TIG, MIG)
